HFBR-4501 HFBR-4511 Conjunto de cabos POF

Nossa montagem de cabo POF HFBR-4501 HFBR-4511 é um cabo de fibra óptica plástica simplex acabado para controle industrial, comunicação de sistemas de energia, interconexão de equipamentos e interfaces ópticas do tipo Broadcom/Avago Versatile Link.

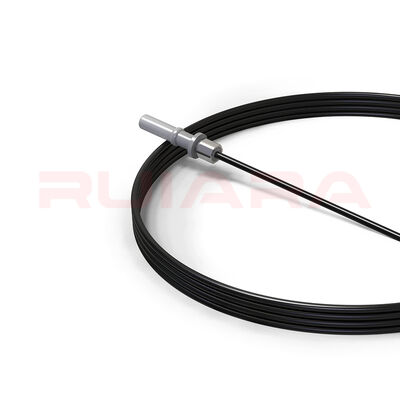

A construção padrão utiliza fibra óptica plástica PMMA de 1,0 mm, uma capa de PE preta de 2,2 mm, um conector estilo HFBR-4501 cinza em uma extremidade e um conector estilo HFBR-4511 azul na outra. Fabricamos a montagem acabada através de revestimento de cabo, corte, terminação de conector, crimpagem de anel metálico, acabamento de ponta de fibra e montagem final.

Esta é uma montagem de cabo POF passiva de canal único. Ela não determina a taxa de dados do sistema ou a distância máxima de comunicação por si só; estas dependem do link completo transmissor-fibra-receptor.

HFBR-4501 e HFBR-4511 pertencem à família de conectores Broadcom/Avago Versatile Link. No sistema simplex padrão, o lado HFBR-4501 é cinza e o lado HFBR-4511 é azul.

Os dois conectores usam a mesma interface mecânica básica. A diferença de cor é usada principalmente para identificar os lados transmissor e receptor do link óptico. Ela não significa que a própria fibra óptica plástica é direcional.

A Broadcom usa atualmente os números de peça formais HFBR-4501Z e HFBR-4511Z, enquanto HFBR-4501 e HFBR-4511 permanecem comuns em manuais de equipamentos, documentação legada e pesquisas de mercado. Nossa montagem de cabo acabada usa a forma de interface correspondente, mas não deve ser confundida com uma montagem de cabo original da Broadcom.

Posição típica do link:

O produto fornecido aqui é uma montagem de cabo completa, em vez de um par de conectores montados em cabo acabado comprado.

Nosso escopo de fabricação inclui:

• Revestimento de cabo POF e construção de cabo

• Corte e controle de comprimento

• Montagem de conector HFBR

• Instalação de anel de crimpagem metálico

• Montagem opcional de boot e tampa contra poeira

• Corte e acabamento da ponta da fibra

• Montagem e inspeção final

Este escopo de fabricação permite que a construção do cabo e a montagem acabada sejam configuradas em torno dos requisitos reais do equipamento e do projeto, em vez de serem limitadas a um único formato de cabo fixo pronto para uso.

Os desenhos de produto existentes cobrem montagens de 1 m, 2 m e 3 m com tolerâncias de comprimento definidas e requisitos de perda de montagem completa.

Outros comprimentos podem ser fabricados para requisitos de projeto. Para comprimentos personalizados, a montagem deve ser definida por mais do que o valor nominal em metros. A tolerância de comprimento, a definição ponta a ponta, a construção do cabo e o requisito de perda óptica de montagem acabada aplicável devem ser confirmados em conjunto.

O mercado mais amplo para montagens HFBR-4501 / HFBR-4511 inclui cordões de remendo curtos e comprimentos que se estendem por dezenas de metros, portanto, solicitações de comprimento personalizado são comuns nesta categoria de produto. O comprimento prático para um sistema específico, no entanto, também deve se ajustar ao orçamento óptico do transmissor, receptor, comprimento de onda, atenuação da fibra, perdas do conector, temperatura e taxa de dados necessária.

As especificações de POF frequentemente usam vários valores de perda diferentes que não devem ser misturados.

Perda de transmissão de fibra nua, atenuação de cabo revestido, perda de acoplamento de conector ou adaptador e perda de inserção de montagem de cabo completa descrevem objetos diferentes.

Por exemplo, fibra POF nua série SK da Mitsubishi, cabo de fibra POF revestido da Mitsubishi, cabo de fibra POF da Broadcom, adaptadores de acoplamento HFBR e nossas montagens acabadas de 1 m / 2 m / 3 m usam definições de perda e condições de teste diferentes.

Para compra e correspondência de sistema, o valor mais relevante é a especificação aplicável à montagem acabada que está sendo fornecida, não um valor de fibra nua ou de cabo de terceiros copiado na especificação da montagem do cabo.

Nossas orientações de instalação de cabo de remendo HFBR POF especificam:

• Raio mínimo de curvatura do cabo: 22 mm

• Força de tração temporária durante a instalação: ≤50 N

• Carga de tração a longo prazo: ≤1 N

• Mantenha as faces ópticas livres de poeira, óleo, arranhões e contaminação

• Evite curvatura excessiva, torção repetida, nós e desenrolamento forçado

• Confirme a compatibilidade antes de expor o cabo a limpadores, óleos, solventes, adesivos, plastificantes ou outros produtos químicos

Essas condições se aplicam ao cabo de remendo HFBR acabado e não devem ser substituídas por valores de curvatura ou tração retirados de especificações de fibra nua ou de cabo de terceiros não relacionadas.

A construção padrão documentada é um cabo com capa de PE preta de 2,2 mm, mas projetos industriais podem exigir características mecânicas ou ambientais diferentes.

Dependendo do projeto, a montagem pode ser desenvolvida em torno de requisitos como:

• Construção de capa retardante de chamas ou livre de halogênio

• Melhor resistência química ou a óleo

• Alívio de tensão adicional

• Estrutura de cabo reforçada ou de alta resistência

• Materiais de capa alternativos

• Proteção mecânica adicionada

• Diferentes arranjos de boot e tampa contra poeira

A temperatura, desempenho de chama, resistência química e resistência mecânica exigidas devem ser tratadas como uma combinação de grau da fibra, material da capa, conector, estrutura do cabo e validação da montagem acabada.

Por esse motivo, não transferimos automaticamente uma classificação de temperatura, UL, chama ou mecânica de um cabo ou conector de terceiros para a montagem completa.

As interfaces HFBR-4501 / HFBR-4511 são usadas em links ópticos industriais onde são necessários isolamento elétrico, imunidade a interferência elétrica e interconexão simples de fibra de curta distância.

Aplicações relevantes incluem:

• Automação de fábrica

• Sistemas de controle industrial e fieldbus

• Controle de eletrônica de potência

• Isolamento galvânico de alta tensão

• Comunicação de proteção e controle de subestações

• Interconexão de equipamentos industriais

• Links ópticos de placa a placa e rack a rack

A documentação da ABB fornece um exemplo concreto: a unidade de proteção e controle REF542plus identifica uma interface óptica TX cinza HFBR-4501 e uma interface óptica RX azul HFBR-4511 para comunicação SPABUS por fibra plástica. A documentação ABB SPACOM / SPA também mostra conectores HFBR-4501/4511 usados em links de comunicação de proteção e controle POF.

Essas referências confirmam o ambiente de aplicação da interface. A compatibilidade final com um dispositivo específico ainda deve ser verificada em relação à interface do equipamento, comprimento necessário e orçamento óptico do sistema.

Para a montagem acabada atual, o controle de qualidade pode ser organizado em torno das características definidas pelo desenho do produto aplicável, incluindo:

• Aparência e construção do cabo

• Comprimento e configuração

• Montagem do conector e crimpagem

• Condição da face da fibra

• Perda óptica de montagem completa sob a condição de teste especificada

Para requisitos de OEM ou de projeto, validação adicional pode ser organizada para itens como retenção do conector, desempenho de tração do cabo, seleção de material, requisitos de temperatura, desempenho de chama ou outras condições ambientais.

Desenhos técnicos, informações dimensionais e orientações de instalação também podem ser fornecidos de acordo com a configuração do produto. Documentos de conformidade e relatórios de teste devem corresponder à BOM real, versão do material e escopo do projeto, em vez de serem assumidos de certificações de conectores ou cabos de terceiros.

Para montagens de cabo POF HFBR-4501 / HFBR-4511, comprimentos personalizados, estruturas de cabo industriais, requisitos de OEM ou configurações específicas de equipamento, envie-nos o seu comprimento e detalhes de aplicação necessários para configuração e cotação.
