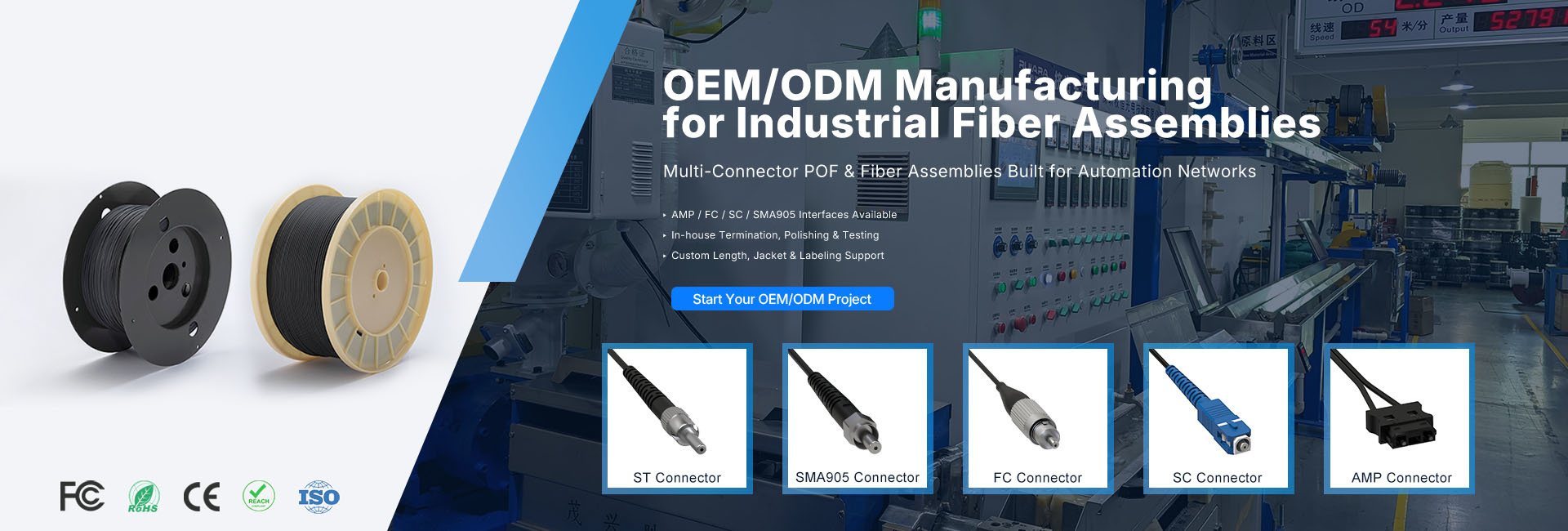

Qualidade Cabo do remendo da fibra de MTP MPO & Cabos de fibra óptica Fábrica

O desafio das instalações de racks de alta densidade À medida que os data centers evoluem, racks de alta densidade estão se tornando padrão para acomodar: Comutadores de agregação de folhas da coluna Servidores de alto desempenho Núcleos de computação de borda Embora o aumento da densidade das portas melhore a largura de banda por rack, também introduz: Congestionamento dos cabos e obstrução do fluxo de ar Dificuldade de manutenção e solução de problemas Aumento do risco de desconexões acidentais Os sistemas de fibras MPO (Multi-Fiber Push On) fornecem uma solução eficaz consolidando múltiplas fibras em troncos compactos e pré-terminados. Benefícios da MPO em estantes de alta densidade 1. Optimização do espaço 12, 24 ou 48-core MPO troncos substituir múltiplos cabos duplex LC Reduz a desordem do painel de interruptores e liberta espaço no rack Suporta switches ou servidores adicionais sem unidades de rack adicionais 2. Fluxo de ar e eficiência de arrefecimento O volume do cabo obstrui o fluxo de ar, afetando a eficiência de refrigeração. Minimizar a pegada física Manter as vias de fluxo de ar Apoio ao arrefecimento e à operação estáveis com eficiência energética 3Manutenção simplificada Equipamento para: Reduzir o empalhamento no local Fornecer acesso plug-and-play às portas duplex LC Apoio à rotulagem estruturada para facilitar a gestão Integração de nós de borda com MPO Os nós de borda geralmente exigem conectividade compacta e de alta velocidade em espaços restritos. Implementação rápida com trabalho mínimo no local Flexível para várias portas 10G ou 25G Atualizações escaláveis para futuras demandas de largura de banda As implantações de borda se beneficiam da modularidade MPO padronizada, reduzindo os erros de instalação e o tempo de inatividade operacional. Considerações técnicas Fibra multimodo OM3/OM4: 10G até 300 metros, 40G até 100 metros Baixa perda de inserção: Mantém uma transmissão de sinal fiável através de troncos longos Polaridade e Gestão de Género: Assegura um mapeamento correto de transmissão/recepção Conclusão da fábrica: Minimiza erros de campo e acelera a implantação Estes parâmetros suportam diretamente a implantação de racks de alta densidade e alta velocidade, garantindo uma conectividade estável entre os switches de agregação e os servidores. Melhores práticas para implantações em racks e bordas Utilize troncos MPO pré-testados para evitar erros de empalhe de campo Manter um tipo de polaridade consistente (A/B) em todos os racks e locais Reserva de portas modulares para expansão futura para 40G, 100G ou 400G Implementar rotulagem e documentação estruturadas para todas as conexões de ruptura Monitorizar a perda de inserção durante a instalação para verificar a qualidade do sinal Casos de utilização típicos Racks de servidores empresariais de alta densidade Agregação da coluna vertebral do centro de dados em nuvem Núcleos de conectividade de borda multi-nuvem Aglomerados de IA/ML que necessitam de interconexões de baixa latência Recuperação de desastres e centros de dados ativo-ativo Conclusão As instalações de rack e borda de alta densidade exigem um planejamento cuidadoso para equilibrar a densidade do porto, o fluxo de ar e a acessibilidade à manutenção. Compacto, de alta densidade Flexível para várias velocidades Instalação simplificada e gestão estruturada Soluções escaláveis para o futuro crescimento da rede Para arquitetos de rede e integradores de sistemas, alavancar soluções MPO de alta densidade garante implantações eficientes, confiáveis e à prova de futuro para ambientes de núcleo e de borda.

A importância crescente das redes de nuvem híbrida Arquiteturas de nuvem híbrida, combinando data centers locais com provedores de nuvem pública comoAWS,Azul, eGoogle Cloud, estão a tornar-se padrão para as empresas que procuram: Maior flexibilidade operacional Capacidade de recuperação em caso de desastre Escalagem eficiente em termos de custos No entanto, a implantação da nuvem híbrida introduz novos desafios para a espinha dorsal da rede física, exigindo soluções de fibra de alta densidade, largura de banda e baixa latência.Os sistemas MPO (Multi-Fiber Push On) são ideais para responder a estes requisitos. Desafios no projeto do backbone da nuvem híbrida 1. Agregação de largura de banda As conexões de nuvem híbrida requerem frequentemente: Ligações ascendentes de alta velocidade entre switches de agregação locais e gateways de nuvem Consolidação de múltiplos canais 10G, 25G ou 40G em um backbone gerenciável Sem troncos MPO estruturados, os cabos LC tradicionais podem levar a: Utilização ineficiente da porta de comutação Painéis congestionados Dificuldade de gestão dos cabos 2. Complexidade da camada física Interligações de vários locais aumentam a complexidade do roteamento de fibra Os layouts de cablagem antigos podem limitar a escalabilidade futura Erros de terminação de campo podem causar tempo de inatividade ou perda de pacotes 3Escalabilidade e preparação para o futuro As redes de nuvem híbrida devem adaptar-se à evolução das cargas de trabalho: Migração incremental para 100G ou 400G Integração de nós de borda ou centros de dados regionais Suporte para atualizações modulares sem recableamento completo Os sistemas de fibra MPO permitem a expansão modular sem interromper as conexões existentes. Como a fibra MPO otimiza os backbones de nuvens híbridas Truncos de alta densidade Consolida múltiplas fibras (12/24/48 núcleos) num único conector Reduz o congestionamento do painel de interrupção Libera espaço para futuras expansões Flexibilidade de ruptura modular Tronco do MPO Fuga. Caso de utilização 12 núcleos 6 × 10G LC Duplex Mudança de ToR para conexões de servidor 24 núcleos 12 × 10G ou 6 × 40G Ligações ascendentes do interruptor de agregação 48 núcleos 24 × 10G Base de dados de alta densidade para nós multi-nuvem Isso permite atualizações por fases e suporta ambientes de velocidade mista. Integração Edge e Cloud Os troncos MPO pré-terminados simplificam a implantação em locais remotos ou periféricos Suporta integração plug-and-play com rampas de nuvem Reduz o tempo de instalação e os erros operacionais Benefícios do desempenho OM3/OM4 Compatibilidade com fibras: 10G até 300m, 40G até 100m Baixa perda de inserção (IL): Assegura ligações estáveis e de alta velocidade Controle da perda de retorno (RL): Manter a integridade do sinal em ligações multi-hop Conclusão da fábricaRedução dos erros de emplaçamento de campo e risco de implantação Estes fatores são fundamentais para manter ligações de tráfego consistentes e de baixa latência entre os recursos locais e os da nuvem. Melhores práticas para a implantação de MPO em nuvem híbrida Confirmar a capacidade de ruptura das ópticas QSFP+ / SFP+ Manter a polaridade adequada da MPO e o alinhamento de género Usar conjuntos de MPO pré-testados e terminados na fábrica Implementar rotulagem e documentação estruturadas Portos de trunco de reserva para futuras atualizações para 100G ou 400G Seguir estas orientações garante um desempenho previsível em toda a nuvem híbrida. Casos de utilização típicos Interconexão multi-nuvem entre centros de dados empresariais e fornecedores de nuvem Mudança de espinha-folha de alta densidade em ambientes híbridos Nódulos regionais integrados no núcleo backbone Recuperação de catástrofes e implantações multilocais ativo-ativo Conclusão Os sistemas de fibra MPO fornecem o backbone de alta densidade, escalável e confiável necessário para ambientes de nuvem híbrida. Utilização eficiente dos portos Desvio modular para suportar velocidades mistas Redução da complexidade dos cabos Escalabilidade suave para futuras atualizações da rede Para arquitetos de TI, engenheiros de rede e equipes de migração de nuvem, a adoção de soluções baseadas em MPO garante uma infraestrutura de nuvem híbrida eficiente, resiliente e pronta para o futuro.

A ascensão dos centros de dados multi-nuvem e de borda As empresas modernas adotam cada vez maisEstratégias multi-nuvem¢combinar provedores de nuvem pública comoAWS,Azul, eGoogle Cloud¢ enquanto se desenrolanódulos de bordamais perto dos utilizadores para um acesso de baixa latência. Isto cria novos requisitos de rede: Conectividade de fibra de alta densidade Backbone escalável para ligações 40G/100G/400G Interligações de baixa latência e alta fiabilidade Os sistemas de fibra MPO (Multi-Fiber Push On) fornecem a base de camada física para atender a essas demandas. Desafios na Conectividade Multicloud e Edge Requisitos de elevada densidade portuáriaAs interconexões multi-nuvem requerem numerosos links paralelos. Painéis de interruptores lotados Gestão complexa de cabos Escalabilidade limitada Manutenção de baixa latência em todos os locaisAs implantações de borda exigem latência determinística. Necessidades de escalabilidade rápidaAs empresas adicionam frequentemente nós de borda ou regiões de nuvem. Como os sistemas MPO resolvem estes desafios 1. Trunqueamento de alta densidade Os troncos MPO consolidam múltiplas fibras num único conector: 12, 24 ou 48 fibras por MPO Reduz o congestionamento do painel frontal Minimiza a pegada do rack Isso permite que os switches de núcleo e agregação mantenham uma alta utilização das portas, apoiando a fuga para vários endpoints 10G ou 25G. 2Flexibilidade de ruptura modular Cada tronco MPO pode ser dividido em várias ligações duplex LC: Tronco do MPO Fuga. Resultado 12 fibras 6 × 10G LC Duplex 6 ligações de servidor independentes 24 fibras 12 × 10G ou 6 × 40G Distribuição flexível de várias velocidades Isto permite a migração gradual da infraestrutura 10G existente para as camadas de agregação 40G/100G. 3. Integração de nós de borda Os conjuntos pré-terminados MPO simplificam a instalação em locais remotos Suporta implantação rápida de plug-and-play Reduz o trabalho no local e os erros de configuração A conectividade de borda é, portanto, mais rápida, mais confiável e mais fácil de gerenciar. Vantagens técnicas OM3/OM4 Suporte multimodo: 10G até 300 metros 40G até 100 metros Baixa perda de inserção:Garantir uma qualidade de sinal consistente em todas as ligações de vários locais Controle de polaridade:Configurações de tipo A/B impedem canais de transmissão/recepção desalinhados Conclusão da fábrica:Minimiza os erros de splicing de campo e reduz o risco de implantação Cenários de implantação Interligações multi-nuvemConectar data centers privados a vários endpoints de nuvem pública com um único backbone de alta densidade. Nodos de computação de bordaImplementar ligações de fibra compactas e de alta densidade para servidores de borda com suporte a aplicações IoT, inferência de IA ou CDN. Recuperação de desastres e centros de dados ativo-ativoManter um backbone MPO confiável e de alta velocidade entre instalações geograficamente separadas. Melhores práticas para implantações multi-nuvem e de borda Verificar a polaridade do tronco da MPO e a compatibilidade entre os sexos Usar conjuntos de ruptura pré-testados para um desempenho previsível Implementar rotulagem e documentação estruturadas Monitorizar a perda de inserção para manter ligações de baixa latência Plano para futuras atualizações de 100G/400G, deixando disponíveis portas tronco modulares Conclusão Os sistemas de fibra MPO de alta densidade são essenciais para implantações de centros de dados multi-nuvem e de borda. Utilização dos portos escaláveis Desvio modular para velocidades múltiplas Interligações fiáveis e de baixa latência Instalação simplificada e futura expansão Para empresas e provedores de serviços de nuvem, a adoção de arquitetura de fibra de alta densidade baseada em MPO garante conectividade eficiente e à prova de futuro em ambientes de núcleo, borda e nuvem.

A necessidade de fibra de alta velocidade nas migrações de empresas e nuvem À medida que as empresas aceleram a transformação digital, mais organizações estão transferindo cargas de trabalho para: Centros de dados em nuvem privada Arquiteturas de nuvem híbrida Núcleos de computação de borda Locais de recuperação de catástrofes multirregionais Em todos os casos, a infraestrutura de rede subjacente é crítica. Sistemas de fibras MPO (Multi-Fiber Push On)Tornaram-se um componente de infra-estrutura chave para a migração de centros de dados de empresas e nuvem. Por que a arquitetura de fibra é importante para a migração Durante a migração de arquiteturas tradicionais baseadas em servidores para ambientes em nuvem ou híbridos: Servidores legacy 10G coexistem com switches de agregação 40G ou 100G Os cabos LC existentes tornam-se frequentemente insuficientes em densidade e escalabilidade Desafios com os sistemas tradicionais baseados em LC: Cablagem complexa em racks de alta densidade Custos de implantação mais elevados Ciclos de atualização mais longos Os sistemas de fibra MPO fornecem: Suporte de transmissão 40G / 100G / 200G / 400G Cablagem de alta densidade de 12 núcleos / 24 núcleos Implementação modular pré-terminada para implantação rápida Essas capacidades tornam a fibra MPO ideal para migração de nuvem empresarial. Os principais desafios na migração da nuvem empresarial 1. Garrafas de largura de banda Ambientes virtualizados e contêineres (por exemplo,VMwareouKubernetesOs sistemas de breakout MPO fornecem: Transmissão de alta convergência Distribuição consistente de 40G a 10G Redução do congestionamento da rede 2Risco de estabilidade migratória Durante a migração, preocupações críticas incluem: Perda de dados Retardos na transmissão Tempo de inatividade da rede Os conjuntos de MPO pré-terminados são testados na fábrica para perda de inserção (IL) e perda de retorno (RL), minimizando erros de emplaçamento no local e reduzindo o risco durante a migração. 3Escalabilidade a longo prazo Cenários típicos de crescimento das empresas: 10G → 40G 40G → 100G 100G → 400G Os sistemas backbone MPO suportam atualizações modulares sem reconstruir a infraestrutura de cablagem, permitindo transições em fases. Aplicações de fibra MPO na migração para a nuvem Criação de um centro de dados em nuvem privada A arquitetura de folhas de espinha requer vários canais paralelos de fibra Os racks de servidores de alta densidade exigem uma gestão eficiente dos cabos Os troncos MPO otimizam o espaço e o fluxo de ar ao mesmo tempo em que permitem a conectividade 40G/10G Scenário 2: Conectividade de nuvem híbrida Conecta centros de dados locais a rampas de nuvem Requer ligações de alta largura de banda e baixa latência Os sistemas MPO fornecem um trunking robusto e confiável para ligações core-cloud Scenário 3: Recuperação de desastres e centros de dados multiativos Replicação de largura de banda elevada entre locais Conexões ópticas estáveis são críticas. O backbone MPO garante interconexões previsíveis e de alto desempenho Fatores-chave de decisão para as empresas Ao avaliar sistemas de fibra MPO, os gerentes de TI e os planejadores de data centers normalmente se concentram em: Apoio a futuras atualizações de 400G Conformidade com as normas TIA / IEC Especificações da perda de inserção e da perda de retorno Opções de comprimento e polaridade personalizadas Desempenho e documentação testados na fábrica A escolha de um fornecedor com capacidades completas de produção e ensaios reduz o risco do projecto e garante a fiabilidade a longo prazo. Custos e benefícios operacionais Redução dos custos de mão-de-obra:Os conjuntos MPO pré-terminados reduzem o empalhe no local Tempo de inatividade menor:A implantação rápida minimiza as janelas de migração Ciclo de vida alargado da infraestrutura:Suporta gerações de velocidades múltiplas sem recabelhamento Arquitetura de Data Center em Nuvem de Futuro Com o aumento das cargas de trabalho de IA, computação de ponta e análise de dados em larga escala, as redes empresariais exigirão: Cabos de alta densidade Ligações de baixa latência Largura de banda escalável Estratégias de implantação modular Os sistemas de fibra MPO fornecem não apenas cablagem, mas a infraestrutura fundamental para redes de nuvem prontas para o futuro. Para as empresas que planejam: Atualizações de centros de dados Projetos de migração para a nuvem Nova implantação do IDC Redes de backbone 400G Os sistemas de fibra MPO oferecem: Troncos de alta densidade Cabos de alta velocidade Configurações de polaridade personalizadas Relatórios completos dos ensaios de fábrica Estas soluções permitem infraestruturas de rede estáveis, escaláveis e à prova do futuro.

A complexidade dos ambientes de velocidade mista Os centros de dados modernos raramente operam a uma velocidade uniforme, mas geralmente incluem: Infraestrutura de servidores 10G legada Camadas de agregação 25G ou 40G Comutação de backbone 100G Gerações de módulos ópticos mistos Este ambiente híbrido cria desafios de compatibilidade na camada física. Descoordenações de sinal Utilização ineficiente dos portos Complexidade excessiva do adesivo Tempo de resolução de problemas aumentado Para resolver estes problemas, muitos operadoresCabos de ruptura de fibra duplex de MPO OM3 para 4 × LCA Comissão propõe que a Comissão adopte um plano de acção para a integração. Como o MPO Breakout permite a integração estruturada Na arquitetura de velocidade mista: As portas 40G QSFP+ podem operar em modo de ruptura Cada interface 40G torna-se quatro canais independentes 10G Os conectores duplex LC mantêm a compatibilidade com os dispositivos SFP+ herdados Isto permite que os novos switches de alta velocidade coexistam com os equipamentos 10G existentes sem substituir todo o sistema de cablagem. Distribuição lógica da largura de banda Camada de agregação Fuga. Camada de acesso Portão 40G QSFP+ Interface MPO 4 × 10G LC Duplex 8 Caminhos de fibra Dividir em 4 pares Tx/Rx Ligações de servidores independentes Esta conversão estruturada preserva o desempenho e a compatibilidade. Manutenção do desempenho óptico em velocidades A fibra multimodo OM3 é otimizada para transmissão baseada em VCSEL de 850 nm e suporta: 10G até 300 metros 40G até 100 metros Em ambientes de velocidade mista, isto assegura: Compatível com os modelos anteriores Características de perda de inserção estável Integridade do sinal constante entre canais O alinhamento adequado da polaridade (tipo A ou tipo B) garante um mapeamento correto de transmissão/recepção, evitando problemas de cruzamento do sinal. Principais benefícios para o planeamento da integração 1Proteção dos Investimentos Antigos As organizações podem conservar: Painéis de correcção LC existentes Transceptores SFP+ Disposição estruturada dos cabos Isto reduz os gastos de capital, permitindo ao mesmo tempo uma agregação mais rápida. 2. Evolução da Rede Simplificada Em vez de substituição completa da infraestrutura, a arquitetura MPO permite: Migração gradual para velocidades mais elevadas Implementação modular Redução do tempo de inatividade durante as atualizações Esta abordagem por fases suporta a escalabilidade da rede a longo prazo. 3Estrutura de cablagem normalizada Usando MPO trunks como um padrão backbone cria: Gestão coerente dos cabos Redução dos erros de instalação Métricas de desempenho previsíveis A normalização melhora a eficiência operacional em instalações de grande escala. Cenários de integração Centros de Dados Empresariais Atualizar os comutadores do núcleo para 40G mantendo a camada de acesso 10G intacta. Fornecedores de nuvem e colocação Apoiar clientes que operam em diferentes níveis de largura de banda dentro da mesma instalação. Computação de Alto Desempenho Permitir melhorias incrementais de desempenho sem recabelhar todo o cluster. Sítios de recuperação de desastres Manter a compatibilidade entre as camadas de infraestrutura mais antigas e mais recentes. Melhores práticas de implantação Para assegurar uma integração bem sucedida: Confirmar a capacidade de ruptura da óptica QSFP+ Verificar a compatibilidade de género do MPO Manter a configuração correta de polaridade da fibra Usar conjuntos de ruptura testados na fábrica Implementar rotulagem estruturada para a identificação do canal Seguir estas orientações garante uma operação estável a velocidades mistas. Considerações para o Futuro Embora a OM3 suporte as implantações atuais de 10G e 40G, os planejadores de infraestrutura também podem avaliar: OM4 para distância prolongada Caminhos de migração para 100G Projeto de painel de remendo modular O planeamento com a arquitetura MPO simplifica as futuras transições para padrões de largura de banda mais elevados. Conclusão Os centros de dados de velocidade mista exigem soluções estruturadas, compatíveis e escaláveis de camada física.As organizações podem integrar ambientes 40G e 10G de forma eficiente, protegendo os investimentos antigos. Para arquitetos de rede e planejadores de data centers, a arquitetura MPO fornece um caminho prático para escalabilidade de longo prazo, estabilidade operacional e flexibilidade de infraestrutura.

Seleção de engenharia de módulos ópticos e fibras para eletrónica de potência de alta tensão Nos sistemas eletrônicos de potência de alta tensão, um controlador de portão IGBT não é meramente responsável por ligar o comando.Também desempenha um papel crítico no fornecimento de isolamento galvânico entre o estágio de potência de alta energia e a eletrônica de controle de baixa tensãoÀ medida que as classes de tensão IGBT aumentam de 1,7 kV para 3,3 kV, 4,5 kV e até 6,5 kV, o projeto de isolamento muda gradualmente de uma preocupação no nível do componente para um problema de arquitetura de segurança no nível do sistema. Nestas condições, o isolamento óptico baseado em módulos ópticos e ligações de fibra tornou-se a solução dominante para a condução de portas IGBT de alta tensão. Papel funcional dos módulos ópticos nos sistemas de controladores de portão Um módulo óptico converte sinais elétricos em sinais ópticos e vice-versa, permitindo a separação elétrica completa ao longo do caminho do sinal.O isolamento óptico não depende do acoplamento de campos eletromagnéticos ou elétricosA sua capacidade de isolamento é determinada principalmente pela distância física e estrutura de isolamento, tornando-a inerentemente escalável para aplicações de ultra-alta tensão. Em projetos práticos de drivers IGBT, os módulos ópticos são tipicamente implantados como pares transmissor/receptor.Redução do risco de falha de ligação durante a montagem e a manutenção. Módulos ópticos de plástico: valor de engenharia de alta tolerância de acoplamento Os módulos ópticos de plástico operam geralmente na faixa de comprimento de onda vermelho visível (cerca de 650 nm), utilizando emissores LED em combinação com fibras ópticas de plástico (POF).A sua característica óptica mais distintiva é uma abertura numérica muito grande (NA)., normalmente em torno de 0.5. A abertura numérica descreve o ângulo máximo de aceitação da fibra e pode ser expressa como: Um NA de aproximadamente 0,5 corresponde a um meio ângulo de aceitação de aproximadamente 30°, o que significa que a maior parte da luz divergente emitida por um LED pode ser eficientemente acoplada à fibra.Do ponto de vista da engenharia, esta alta NA relaxa significativamente os requisitos de alinhamento óptico, consistência do emissor e precisão do conector, levando a um menor custo do sistema e melhor robustez do conjunto. No entanto, essa vantagem vem com compensações inerentes. As fibras de alta NA suportam um grande número de modos de propagação.que provoca alargamento do pulso quando são transmitidos pulsos ópticos curtosEste fenômeno de dispersão modal limita fundamentalmente tanto a taxa de transferência de dados alcançável como a distância máxima de transmissão. Como resultado, os módulos ópticos de plástico são tipicamente utilizados para taxas de dados de dezenas de kilobits por segundo até dezenas de megabits por segundo,com distâncias de transmissão que variam de várias dezenas de metros a cerca de cem metrosOs desenvolvimentos recentes permitiram que alguns módulos ópticos de plástico operassem com fibras de sílica revestidas de plástico (PCS).alargar a distância alcançável para várias centenas de metros, mantendo uma elevada tolerância de acoplamento. Módulos ópticos do tipo ST para longas distâncias e alta fiabilidade Para aplicações que requerem maior confiabilidade ou distâncias de transmissão mais longas, os módulos ópticos do tipo ST combinados com fibra multimodo de vidro são comumente adotados.Estes módulos operam tipicamente em torno de 850 nmEnquanto os primeiros projetos dependiam principalmente de emissores LED, as gerações mais recentes usam cada vez mais lasers VCSEL para melhorar a consistência da saída e a estabilidade a longo prazo. Em comparação com os módulos ópticos de plástico, os módulos do tipo ST utilizam mais estruturas internas de nível de comunicação.Os conjuntos de transmissor (TOSA) e receptor (ROSA) são geralmente hermeticamente selados e cheios de gás inerte, proporcionando resistência superior à umidade, vibração e estresse ambiental. Quando emparelhados com fibra de vidro multimodo, os módulos ópticos ST podem atingir distâncias de transmissão na ordem de quilómetros.Equipamento de transmissão de alta tensão, e sistemas de conversão de energia em larga escala, onde os requisitos de fiabilidade superam as considerações de custo. Tipo de fibra e impacto da dispersão modal As fibras ópticas guiam a luz por reflexão interna total, obtida por um índice de refração mais elevado no núcleo do que no revestimento.As fibras são classificadas em termos gerais como de modo único ou multimodo. A fibra monomodo, com seu diâmetro de núcleo muito pequeno, suporta apenas um modo de propagação e permite a transmissão sem distorção em dezenas de quilômetros, tipicamente a 1310 nm ou 1550 nm.exige um alinhamento óptico preciso e fontes de laser de alta qualidade. A fibra multimodo, com diâmetros de núcleo de 50 μm ou 62,5 μm, suporta múltiplos modos de propagação e é bem adequada para fontes de laser LED ou de baixo custo.A sua distância útil máxima é limitada pela dispersão modal e não apenas pela potência óptica.. Nas aplicações de driver de portão IGBT, tanto os módulos ópticos de plástico quanto os módulos de tipo ST usam predominantemente fibras multimodo devido à sua robustez e rentabilidade. Por que os controladores de portas IGBT de alta tensão dependem do isolamento óptico As classes de tensão IGBT comuns incluem 650 V, 1200 V, 1700 V, 2300 V, 3300 V, 4500 V e 6500 V. Para classes de tensão até aproximadamente 2300 V,Dispositivos de isolamento magnético ou capacitivo ainda podem ser viáveis quando combinados com um design EMC adequado. Além de 3300 V, no entanto,As restrições de deslizamento e de espaço livre dos componentes de isolamento discreto tornam-se uma grande limitação, especialmente em sistemas onde o controlador e a unidade do inversor estão separados por vários metros ou mais.Nesses casos, o isolamento óptico utilizando ligações de fibra fornece a solução mais escalável e robusta. Em aplicações como conversores de tração ferroviária, sistemas flexíveis de HVDC e motores de propulsão de navios,O isolamento óptico não é mais apenas um método de transmissão de sinal, mas uma parte integrante do conceito de segurança do sistema. Acoplamentos de fibra óptica: isolamento definido pela estrutura Em aplicações com requisitos de isolamento extremamente rigorosos, os acopladores de fibra óptica surgiram como uma solução especializada.Estes dispositivos integram transmissores e receptores ópticos com uma fibra plástica de comprimento fixo dentro de um único pacote, alcançando grandes distâncias de arrasto e de desvio apenas através da estrutura mecânica. Operando tipicamente na faixa de comprimento de onda visível usando tecnologia LED, tais dispositivos podem fornecer níveis de isolamento em dezenas de kilovolts.A sua capacidade de isolamento é determinada principalmente pela geometria física e não pelas limitações dos semicondutores, destacando a escalabilidade única do isolamento óptico. Parâmetros-chave na selecção de módulos ópticos Ao selecionar módulos ópticos para drivers de portões IGBT, o orçamento de potência óptica em nível de sistema é essencial. Para os sinais de controle de portão PWM, que normalmente operam abaixo de 5 kHz, as taxas de dados de apenas alguns megabits por segundo são suficientes.As taxas de dados mais elevadas são necessárias apenas quando a ligação óptica é também utilizada para comunicação ou diagnóstico. A potência óptica transmitidaPTP_TPT- Não.representa a saída óptica em condições reais de corrente de acionamento, enquanto a sensibilidade do receptorPRP_RPR- Não.define a potência óptica mínima necessária para atingir uma taxa de erro de bits especificada. A margem disponível entre estes valores determina a distância de transmissão admissível. Um modelo de engenharia comumente usado para estimar a distância máxima de transmissão é a equação do orçamento de energia óptica: A 850 nm, os valores de engenharia típicos para atenuação de fibra multimodo são aproximadamente 3 ¢ 4 dB / km para fibra de 50/125 μm e 2,7 ¢ 3,5 dB / km para fibra de 62,5/125 μm. Exemplo: Estimativa da distância com base na corrente de acionamento Considere um módulo óptico de transmissor com uma potência de saída típica de -14 dBm a uma corrente de acionamento de 60 mA. De acordo com a potência óptica normalizada versus a característica de corrente para a frente,operando o transmissor a 30 mA, produz aproximadamente 50% da potência nominal, correspondente a uma redução de −3 dB, ou −17 dBm. Se a sensibilidade do receptor for de -35 dBm, a margem do sistema é fixada em 2 dB e é utilizada fibra multimodo de 62,5/125 μm com uma atenuação de 2,8 dB/km,a distância máxima de transmissão pode ser estimada como: This example illustrates that even with reduced drive current—often chosen to improve lifetime and thermal performance—sufficient transmission distance can still be achieved when optical power budgeting is properly applied. Fatores práticos muitas vezes negligenciados no campo Em aplicações do mundo real, a instabilidade da ligação óptica é frequentemente causada não pela seleção incorreta de parâmetros, mas por detalhes de processo e instalação negligenciados. As interfaces ópticas são extremamente sensíveis à contaminação. As partículas de poeira podem ser comparáveis em tamanho ao núcleo da fibra e podem introduzir perda significativa de inserção ou danos permanentes na face final.Por conseguinte, é essencial manter os tampões de proteção contra poeira até à instalação final e utilizar métodos de limpeza inertes adequados.. A flexão de fibras é outro mecanismo de perda comumente subestimado.Regra geral, o raio mínimo de curvatura não deve ser inferior a dez vezes o diâmetro exterior do cabo de fibra e a potência óptica deve ser verificada nas condições finais de instalação. Conclusão Nos sistemas de condução de portas IGBT de alta tensão, os módulos ópticos e as fibras não são meramente componentes de sinal; eles definem o nível de isolamento alcançável, a confiabilidade do sistema,e estabilidade operacional a longo prazoOs módulos ópticos de plástico, os módulos do tipo ST e os acopladores de fibra óptica ocupam cada um domínios de aplicação distintos definidos por classe de tensão, distância e requisitos de confiabilidade. Uma sólida compreensão da física óptica, um orçamento de energia óptica cuidadoso,As práticas de instalação disciplinadas são essenciais para realizar plenamente os benefícios do isolamento óptico em sistemas eletrónicos de alta potência.
