Conjunto de cabo POF HFBR-4501Z para HFBR-4511Z

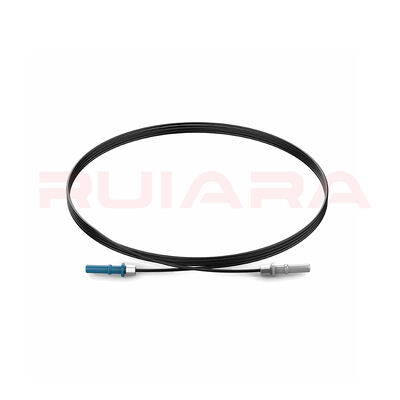

Este conjunto de cabos POF HFBR-4501Z a HFBR-4511Z é um conjunto de fibra óptica industrial simplex acabado para conexões de sinal óptico de curta distância no ecossistema Versatile Link da Broadcom/Avago. Ele combina aproximadamente 1,0 mm de POF Mitsubishi Chemical com um conector cinza do lado do transmissor, um conector azul do lado do receptor, construção de cabo protetora, terminação crimpada e acabamento controlado da face da extremidade.

Fabricamos a estrutura do cabo encamisado e completamos a terminação do conector internamente. Conjuntos padrão de 2,2 mm, construções reforçadas de 4 a 6 mm, comprimentos personalizados, conectores Broadcom originais e opções de conectores compatíveis com a interface podem ser configurados de acordo com os requisitos do equipamento, ambiente e projeto.

HFBR-4501Z e HFBR-4511Z são números de peça de conector, não números de peça de cabo completos. O produto acabado fornecido aqui inclui a fibra óptica, estrutura de cabo protetora, anéis de crimpagem, conectores, extremidades de fibra processadas e inspeção acordada.

HFBR-4501Z e HFBR-4511Z têm a mesma interface mecânica básica e requisitos de tamanho de fibra:

• HFBR-4501Z é cinza e normalmente é usado para identificar o lado do transmissor.

• HFBR-4511Z é azul e normalmente é usado para identificar o lado do receptor.

• A diferença de cor suporta a instalação e identificação da porta; não indica desempenho óptico diferente.

• “Simplex” significa uma fibra e um canal. Não significa fibra monomodo.

• Estes são conectores POF não travantes retidos pela estrutura de encaixe ou fricção de uma porta Versatile Link compatível.

• Sua face de extremidade de plástico-fibra polida não é uma interface APC.

O sufixo completo “Z” deve ser mantido ao identificar conectores da versão RoHS atual. Documentos históricos podem usar HFBR-4501 ou HFBR-4511 sem o sufixo e podem se referir à HP ou Avago em vez de Broadcom.

Para projetos que exigem conectores originais, podemos organizar a montagem com peças Broadcom HFBR-4501Z e HFBR-4511Z rastreáveis e confirmar o fabricante e o MPN completo na BOM.

Para projetos com custo controlado ou de fornecimento alternativo, conectores compatíveis com a interface HFBR também podem ser avaliados. Peças compatíveis são identificadas de acordo com sua fonte real e não são representadas como componentes fabricados pela Broadcom. O ajuste mecânico, a retenção e o desempenho óptico podem ser incluídos no plano de validação de amostra.

Os seguintes valores descrevem a interface do conector padrão e as condições de terminação de 2,2 mm prescritas. Eles são úteis para revisão de projeto, mas não se tornam automaticamente valores garantidos para cada conjunto acabado personalizado.

A retenção da porta, a força de tração conector-cabo e a força de inserção são medições diferentes. Para conjuntos encamisados ou reforçados personalizados, o valor de aceitação exigido deve ser definido e verificado na construção acabada.

A área de crimpagem padrão HFBR-4501Z/4511Z é projetada para uma seção de cabo de aproximadamente 2,2 mm. Um cabo POF padrão de 2,2 mm pode, portanto, entrar diretamente no anel de crimpagem após o despojamento controlado e a preparação da fibra.

Uma jaqueta externa de 4–6 mm não pode ser inserida diretamente no anel de crimpagem padrão. Conjuntos reforçados requerem uma transição que preserve um cabo interno de aproximadamente 2,2 mm no lado do conector, enquanto transfere cargas de tração e flexão para a estrutura externa maior.

Para construções de grande diâmetro, a revisão do projeto define o comprimento de despojamento da jaqueta externa, o comprimento do cabo interno exposto, a ancoragem do reforço, a geometria do tubo termo retrátil ou da bota, o requisito de adesivo e o espaço mínimo de dobra. Verificações de protótipo óptico, de tração, de flexão e de retenção são recomendadas antes da produção em volume.

A fibra óptica contém um núcleo de PMMA e um revestimento óptico de polímero fluorado. “POF Bruta” significa que nenhuma jaqueta de cabo protetora foi adicionada; não significa que o núcleo de PMMA não tenha revestimento óptico.

Quando o material encomendado é confirmado como Mitsubishi Chemical SK-140, sua construção de referência é um POF de índice escalonado com:

• Diâmetro típico do núcleo óptico de aproximadamente 980 µm

• Diâmetro total típico, incluindo revestimento óptico, de aproximadamente 1.000 µm

• Abertura numérica de aproximadamente 0,5

• Atenuação máxima de fibra bruta de 0,15 dB/m sob um teste de corte de 10 m para 1 m com luz colimada de 650 nm, 25°C

• Referência de raio mínimo de dobra de 25 mm

• Força de tração de pelo menos 65 N com 5% de alongamento

O MPN completo da fibra é confirmado a partir do rótulo do material, registro de compra ou COA quando o projeto requer documentação específica do SK-140.

Esses valores descrevem fibras ou cabos diferentes sob diferentes condições de teste. Eles não podem ser subtraídos diretamente para calcular uma penalidade de encamisamento, e nenhum deles substitui o teste do conjunto acabado.

A temperatura de extrusão, a pressão radial, o encolhimento do material, a excentricidade, a tensão residual, a flexão, a terminação e o polimento podem afetar o desempenho óptico final. O desempenho mecânico é igualmente determinado pelo caminho de carga completo através da jaqueta, reforço, anel de crimpagem, adesivo e estrutura de alívio de tensão.

Uma terminação de crimpagem padrão de 2,2 mm é controlada em torno de várias dimensões críticas e pontos de processo:

1. Remova aproximadamente 7 mm da jaqueta protetora.

2. Posicione o anel de crimpagem antes de inserir a fibra.

3. Permita que a fibra se estenda aproximadamente 3 mm além da face do conector.

4. Complete a crimpagem com o anel corretamente posicionado na área de crimpagem.

5. Corte a fibra saliente, deixando material suficiente para moagem controlada.

6. Moa a face da extremidade nivelada e finalize-a com uma película de polimento fina.

7. Inspecione a face da extremidade quanto à planicidade, suavidade e contaminação.

Uma etapa de polimento fino de 3 µm pode melhorar o desempenho de acoplamento em aproximadamente 2 dB em comparação com um acabamento grosseiro de apenas 600 grãos sob as condições de interface referenciadas. Terminação assistida por adesivo, polimento mais fino ou RTV não corrosivo podem ser avaliados para projetos robustos ou de ciclo térmico, mas o conjunto resultante é qualificado através de seu próprio plano de teste.

A perda do conjunto ponta a ponta inclui:

• Atenuação através do comprimento real do cabo

• Perda de ambas as terminações do conector

• Perda de qualquer adaptador em linha ou interface de acoplamento adicional

• O efeito da flexão, temperatura e o método de referência selecionado

Por essa razão, um valor de interface de conector ou atenuação de fibra bruta não pode ser apresentado como a perda do conjunto completo.

A perda de inserção do conjunto POF pode ser medida com um arranjo de extremidade única tipo FOTP-171 ou um arranjo de extremidade dupla tipo OFSTP-7/14. O relatório deve identificar o comprimento de onda, a fonte de luz, o cabo de referência, o arranjo do adaptador e o método de referência.

A normalização de referência também altera o que o resultado relatado inclui:

• O Método A normalmente retém a perda de inserção completa do conjunto.

• O Método B remove a perda de uma conexão de referência.

• O Método C remove os efeitos atribuídos a duas conexões de acoplamento e à fibra de referência.

Resultados obtidos com diferentes métodos de normalização não devem ser comparados sem revisar a configuração.

Dependendo do projeto, o pacote de qualidade pode incluir:

• Confirmação de BOM e configuração

• Medição de comprimento conector-extremidade a conector-extremidade

• Inspeção de aparência, dimensional e de face de extremidade

• Teste de perda de inserção ponta a ponta sob um método acordado

• Teste de retenção do conector ou de tração do cabo

• Verificação de flexão, temperatura ou ambiental

• Registros de teste individuais, documentos de material e rastreabilidade de lote

Apenas os testes realmente realizados no conjunto encomendado são relatados como resultados do produto acabado.

HFBR-4501Z e HFBR-4511Z são conectores passivos. Eles não definem independentemente a taxa de dados ou a distância máxima de transmissão.

O link utilizável depende dos MPNs do transmissor e receptor, comprimento de onda óptico, atenuação do cabo, comprimento do conjunto, perdas de conector e adaptador, temperatura de operação, sensibilidade do receptor, margem de envelhecimento e margem de projeto.

Exemplos representativos da família Versatile Link incluem:

Outras combinações de módulos especializados na família cobrem taxas de até aproximadamente 155 MBd. Estas são referências específicas de módulo e condição, não classificações de distância universais para o conjunto de cabos.

Uma estimativa preliminar de comprimento máximo pode ser expressa como:

Comprimento máximo ≈ (potência mínima do transmissor − sensibilidade do receptor − perdas de conexão − margem de projeto) ÷ atenuação máxima do cabo

Para um cálculo de projeto, forneça os MPNs completos do transmissor e receptor, temperatura de operação, comprimento alvo, número de interfaces de acoplamento e margem de sistema necessária.

Este conjunto de cabos POF Versatile Link simplex é relevante para controle óptico de curta distância e links de isolamento de sinal, como:

• Comunicação de PLC e computador industrial

• Equipamentos de controle de robôs e fábricas

• Aquisição de dados e sensoriamento industrial

• Sensoriamento de alta tensão e controle isolado galvanicamente

• Controle de inversor eólico e fotovoltaico

• Links de acionamento de gate IGBT e controle SVC

• Extensões de rede industrial

• Conexões de sinal óptico internas do equipamento

A compatibilidade do equipamento deve ser confirmada a partir das condições reais da porta, módulo e link. Como um exemplo de equipamento documentado, a interface ABB REF542plus SPABUS identifica X60 como uma porta de transmissão HFBR-4501 cinza e X61 como uma porta de recepção HFBR-4511 azul, com um limite de comprimento de fibra plástica de 30 m nesse manual do equipamento. Isso fornece uma referência de identificação útil, mas não implica aprovação para todos os modelos ABB ou revisões de equipamento.

Essas peças podem ser avaliadas quando um projeto requer uma trava, canal duplex, instalação sem crimpagem, passagem de painel ou fornecimento de acessório relacionado. São configurações separadas em vez de substitutos automáticos para o conjunto HFBR-4501Z/4511Z.

Como fabricante de conjuntos de cabos POF industriais personalizados, podemos dar suporte a configurações padrão, conjuntos semipersonalizados e projetos OEM baseados em desenhos ou amostras.

Um caminho de projeto típico inclui:

1. Revisar o cabo existente, porta do equipamento, desenho, amostra ou número de peça.

2. Confirmar o grau de POF, a origem do conector e a configuração do canal simplex.

3. Revisar o diâmetro do cabo, material da jaqueta, reforço e transição do conector para fabricabilidade.

4. Produzir um protótipo ou primeiro artigo.

5. Verificar os requisitos ópticos, dimensionais e mecânicos acordados.

6. Passar da produção piloto para a produção em lote repetida com inspeção e rastreabilidade.

As opções de projeto disponíveis incluem cor e impressão personalizadas da jaqueta, números de peça do cliente, etiquetas individuais, tampas contra poeira, embalagem antiestática, configurações de material RoHS, construções de cabo com classificação UL, opções de cabo sem halogênio e documentação de material de suporte.

O uso de um cabo com classificação UL ou um conector UL94 V-0 não significa por si só que o conjunto personalizado completo possua uma certificação UL independente. A conformidade é declarada de acordo com o componente real, material e documentação do produto acabado incluídos na BOM aprovada.

Envie o comprimento, quantidade e preferência de conector original ou compatível necessários para iniciar uma revisão de configuração. Se a especificação ainda não estiver completa, envie o modelo do equipamento, foto do cabo existente, desenho ou informações da amostra, e podemos começar a partir daí.
